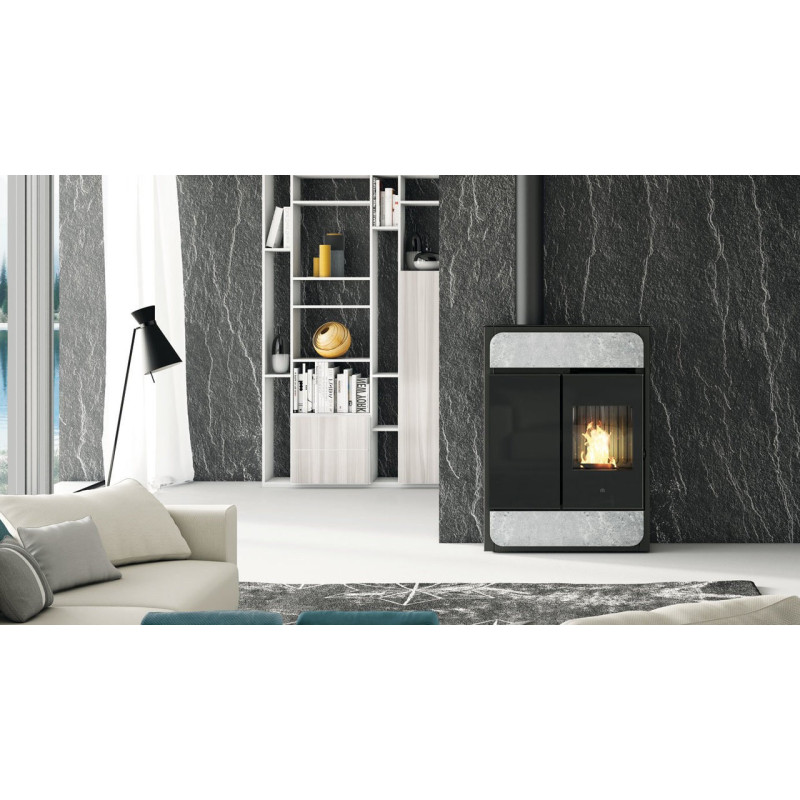

Stufa a Pellet Bild ATC Up 9,1 Kw Edilkamin

Stufa a Pellet Bild ATC Up Petra 9,1 Kw Edilkamin.

Bild Air Tight C Up è la stufa a pellet "stagna" adatta per qualsiasi abitazione, anche per le moderne case passive, caratterizzata dalla ridotta profondità, solo 30 cm. Bild Air Tight C Up possiede ventilatori gestibili separatamente tramite radiocomando Mind Remote, per creare un comfort su misura in locali diversi. Inoltre, è possibile deviare manualmente l'aria canalizzata, erogandola completamente nel locale dove è installata la stufa.

Per chi ama il design più rigoroso, Bild Air Tight C Up ha la maniglia FIT optional: una volta agganciata, diventa fissa. L'uscita fumi coassiale con la presa aria esterna consente di avere una sola canna per due utilizzi, facilitando i lavori di installazione e consentendo di far entrare nella stufa aria esterna già riscaldata dai fumi in uscita.

• Focolare in ghisa

• Candeletta ceramica

• Uscita fumi superiore coassiale

• Programmazione giornaliera / settimanale

• Funzione EASY TIMER

• Funzione RELAX

• Radiocomando “Mind remote”

• Sistema The Mind con WI-FI integrato

• Sistema airKare azione combinata di ionizzatore e ozonizzatore

• Sistema Leonardo

• Fire Control

• 1 uscita aria calda canalizzabile posteriore Ø 8 cm regolazione indipendente, tramite radiocomando

MODELLI DISPONIBILI:

• Acciaio e frontale in vetro con inserti in ceramica bianco opaco

• Acciaio e frontale in vetro con inserti in ceramica nero opaco

• Acciaio e frontale in vetro con inserti in vetro nero

• Acciaio e frontale in vetro con inserti in pietra ollare

OPTIONAL

• Maniglia FIT

• Kit di canalizzazione

• Bocchette di canalizzazione

• Ventilatore canalizzato termostatizzabile tramite installazione sonda ambiente

Dati tecnici min/max

larghezza cm 80

profondità cm 30

altezza cm 110

potenza utile kW 4,4/9,1

rendimento % 89

consumo di combustibile (pellet) kg/h 1/2,1

capacità serbatoio kg 22

autonomia h 10/22

Ø uscita fumi cm 8/13

Ø presa aria cm 4

peso complessivo kg 130

vol. riscaldabile (isolamento previsto legge 10/91) m³ 235

PRINCIPIO DI FUNZIONAMENTO E CARATTERISTICHE INDICATIVE

Trattasi di apparati concepiti per la produzione di aria calda tramite la combustione automatica del pellet di legno.

Tutte le fasi di funzionamento sono gestite da scheda elettronica dotata di particolare software, al fine di ottenere alti rendimenti e basse emissioni in condizioni di massima sicurezza.

L’aria calda prodotta viene immessa nel locale di installazione tramite apposite griglie ubicate sul frontale della stufa e, quando previsto, può essere canalizzata in locali limitrofi tramite tubazioni.

Le principali fasi di funzionamento possono essere gestite tramite telecomando; è possibile anche il collegamento a dispositivi per accensione remota.

SCHEMA DI FUNZIONAMENTO INDICATIVO

Per gli schemi specifici dei singoli modelli consultare la scheda tecnica allegata al prodotto

1 = serbatoio pellet con portello di carico dal top

2 = coclea per trasporto del pellet dal serbatoio al focolare

3 = motoriduttore che gestisce il funzionamento della coclea

4 = crogiolo dove avviene la combustione del pellet

5 = resistenza elettrica per l’innesco della combustione del pellet

6 = ventilatore centrifugo per l’estrazione dei fumi

7 = bocchettone uscita fumi per il collegamento alla canna fumaria

8 = pannello sinottico per la gestione e la visualizzazione di tutte le fasi di funzionamento

9 = bocchettone per la presa dell’aria esterna necessaria per la combustione

10 = tubi scambiatori per la produzione dell’aria calda di riscaldamento

11 = griglia frontale per la diffusione dell’aria calda nell’ambiente di installazione

12 = bocchettoni per la canalizzazione dell’aria calda in ambienti limitrofi

13 = ventilatore per la diffusione dell’aria calda prodotta
